18cm LED ベースの電源

  最近は作成状況しかUPしてなかったので、偶には違う話題。

18ｃｍLEDベースの電子パーツは主に秋月電子かマルツパーツ、偶にシリコンハウスで仕入れてます。
今まで10数種類のアダプターとLEDを試してたりします。
ちなみに写真のアダプターは左から1500円（以上）、1260円、580円、600円、600円、480円だったり。
実際の18ｃｍLEDベースで使ったアダプターは1260円のと580円のみですが、次からは600円（写真右から２番目）のアダプターになります。
性能は1260円と1500円の物はトランス式でちと高価。
600円以下のものはスイッチング式でノイズが少ないらしく性能もいいらしい（マジか？）。
色々アダプターを試した結果、トランス式の方が電子回路の知識が無い私をハード面でカバーしてくれてて良さ気なんですが、電子パーツとアクリル丸板のみの原価で３０００円ほど行っちゃうのでスイッチング式アダプターに。
（レジン代とシリコン代とその他諸々入れるとトータル原価がアレな感じになって赤字あるいは超薄利になる。）
 んで最近、18cmLEDベースにおまけで付けているのが12V単5形電池と電池ケース。
12V単5形電池はホームセンターなどで購入すると450円ぐらいで、電子パーツショップで買うと100円ぐらい。
その差は何？っと言いたいけど中身はたぶん一緒。
写真で実際に使ってるPanasonic製の電池は450円ぐらいした物。
ベースの中に入ってるのは実際におまけで付けている100円だった電池と電池ケース。
電池と配線が剥き出しになってますがカバーなんぞ付けると赤字に転落しかねないので丸出しの方向で。

1.5V単三電池でも動くようにさせたいのですが何時になるやら・・・。



18cm LED ベース用 魔法陣 ダウンロード

Fate/Zeroのセイバーで使用した印刷用魔法陣をUPしました。 ダウンロードは以下からどうぞ。 PDFになってますので少々重い物がありますのでご注意を。 ご利用の際は左のA-ONE社の「エーワン インクジェットプリンタラベル 透明光沢フィルム A4判 ノーカット 10シート 28791」に印刷してください。 またラベルをアクリルベースに貼り付け後、クリアカラー塗料を塗布するかカラーフィルムを貼る必要があります。

「Fate/Zero」 セイバー . (0.1MB).	「オリジナル（東方用）」 ﾌﾗﾝﾄﾞｰﾙ･ｽｶｰﾚｯﾄ等 （2.5MB ）	「魔法使いの夜」 蒼崎青子 （2.5MB）
「リリカルなのは」 なのは・フェイト （1.8MB）	「ストライクウィッチーズ」 サーニャ等 (0.7MB)	「オリジナル」 魔想志津香 (0.1MB)



18cm LED ベース Ver2 作成 No.28 （電池ケース）

 18ｃｍLEDベースを電池でも点灯出来るようにしたいので、その試作。
12Vの電池を使用すれば簡単に点灯出来る様になります。
電池ケースの蓋を作れば結構見栄えの良い物を作れそうな感じです。
問題は12Vの電池は500円ぐらいとやや割高。
画像は[Panasonic LRV08 ]12V電池を使用。
1.5Vの電池で点灯させると余計にコストが掛かるので12V電池を使用。
電池ケース、DCプラグとケーブルは市販の物です。
ケーブルの長さは長いのと短いのを作ってみようかな。
販売は未定ですが価格は電池込みで700～800円ぐらいになるかな。
まぁ、ケースの蓋作って量産して見ない事には何ともいえない。



18cm LED ベース ガレージキット 販売

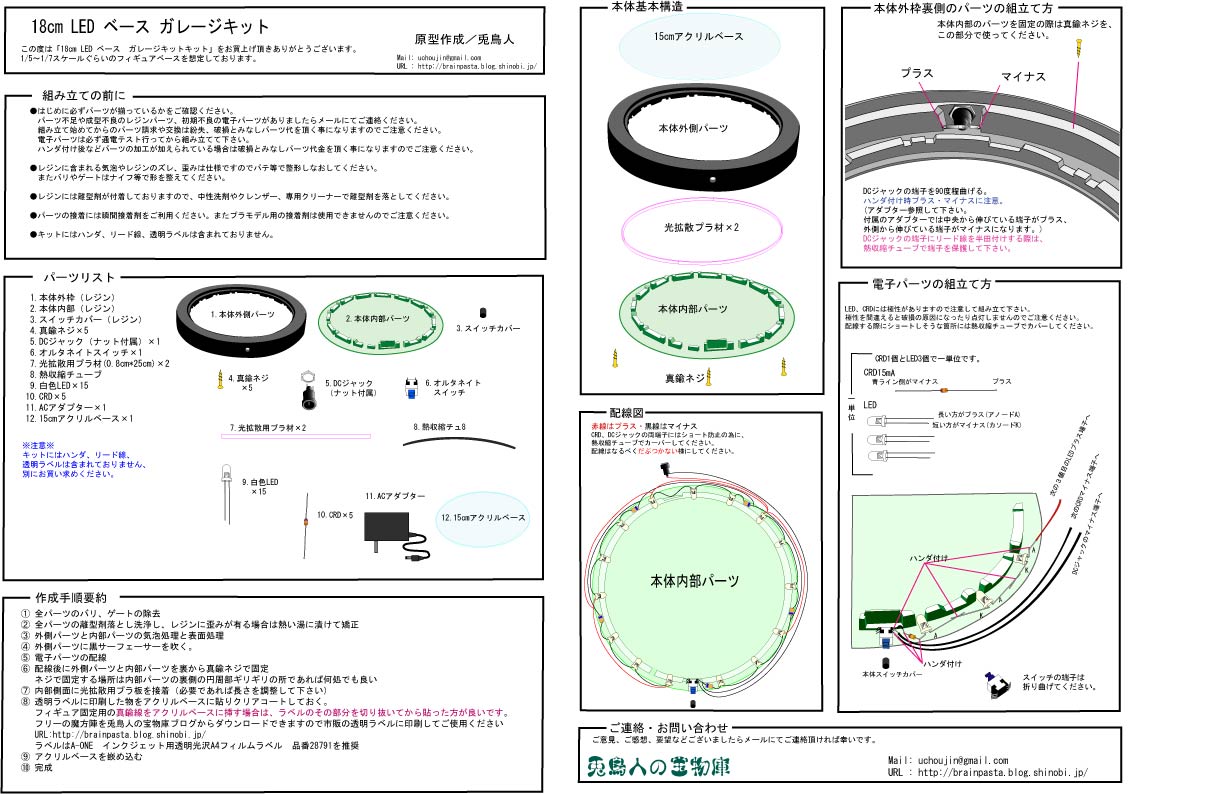

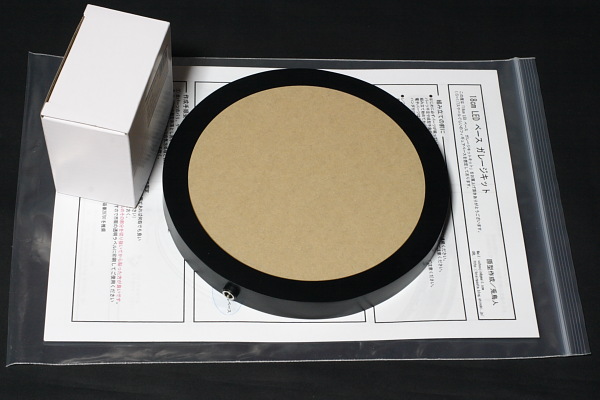

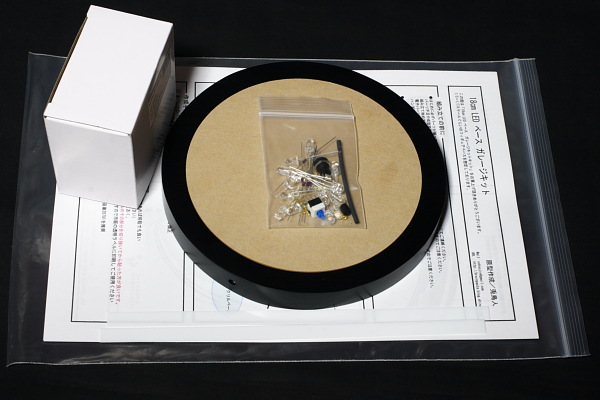

[ 18cm LEDベース　ガレージキット ]   ■　概要　■ 1/5～1/7スケール程度を想定したＬＥＤベースキットです。 以下Sample画像には旧バージョンの18cmLEDベースキットの写真も含まれております。 SAMPLE画像のＬＥＤは白色を使用しています。 SAMPLE画像にある色のついたベースはアクリルベースの裏にクリアカラーを塗布してあります。 アクリルベースに魔法陣等の任意のフィルムラベルを貼る必要があります。 またそれに伴ないそれにあったクリアカラー塗料をアクリルベースに塗布をするか、カラーフィルムを貼る必要があります。 ガレージキットの作成代行も行っております。 メールにてお気軽にお問い合わせください。





[ 18cm LED ベース ガレージキット　価格：￥5000円 ]   　■　商品について　■ 市販の15ｃｍアクリルベースを利用したLEDベースです。 1/6スケールほどのフィギュアを想定。 1/5～1/7スケールでもいけるかと思います。 カラーレジンで作ってありますが気泡処理や離型剤を除去する必要があります。 キットの詳しい構成は以下の説明書PDFをご参照下さい。 [18LED BASE-Instructions-ver2_for web.pdf (1.5MB)] キットには魔法陣フィルムラベル、ハンダ、リード線は付属しません。 組立てに関してはＷＥＢでも説明しておりますので、こちらも参照下さい。 魔法陣フィルムラベルは別途ご用意して頂く必要があります。 魔法陣データに関しては下に記載しております。 PDFになってますので少々重い物がありますのでご注意を。 アクリルベースに魔法陣等の任意のフィルムラベルを貼る必要があります。 またそれに伴ないそれにあったクリアカラー塗料をアクリルベースに塗布をするか、カラーフィルムを貼る必要があります。 ご利用の際は左のA-ONE社の 「エーワン インクジェットプリンタラベル 透明光沢フィルム A4判 ノーカット 10シート 28791」 に印刷してください。 ■　仕様　■ ・白色LEDを15個使用しております。 ・電源はACアダプターを使用しております。 　また今の所電池での点灯は対応しておりません。 サンプル写真では透明感があるように見えますが、実際にはフィギュアの背景や部屋の環境光によって見え方が違ってきますのでご注意ください。 ※電子パーツ及びアダプターの構成は仕様により変更する事があります。 またキット及び完成品は在庫がなくなり次第、受注生産になりますので納品までお時間がかかる場合があります。 通常アクリルベースに軸打ちをする必要がある為、魔法陣フィルムラベルを貼った状態での販売は出来ませんが、軸打ちする必要が無い場合はオプション価格プラス￥５００で魔法陣を貼った状態の物をご用意します。（魔法陣は以下に記載している物に限ります。） [ 18cm LED ベース ガレージキット　完成品価格：￥7000円 ]   ■　商品について　■ [ 18cm LEDベース　ガレージキット ]を組み立てた物です。 完成品も魔法陣フィルムラベルは付属しません。 アクリルベースに魔法陣等の任意のフィルムラベルを貼る必要があります。 またそれに伴ないそれにあったクリアカラー塗料をアクリルベースに塗布をするか、カラーフィルムを貼る必要があります。 ご利用の際は左のA-ONE社の 「エーワン インクジェットプリンタラベル 透明光沢フィルム A4判 ノーカット 10シート 28791」 に印刷してください。 ※電子パーツ及びアダプターの構成は仕様により変更する事があります。 またキット及び完成品は在庫がなくなり次第、受注生産になりますので納品までお時間がかかる場合があります。 通常アクリルベースに軸打ちをする必要がある為、魔法陣フィルムラベルを貼った状態での販売は出来ませんが、軸打ちする必要が無い場合はオプション価格プラス￥500で魔法陣を貼った状態の物をご用意します。（魔法陣は以下に記載している物に限ります。）   ■　ご注文について　■ [Uchoujin On-Line Shop]　にて販売中です。 メールでも承っております。 [ 18cm LED ベース ガレージキット　価格：￥5000円 ] [ 18cm LED ベース ガレージキット　完成品価格：￥7000円 ] 上記の必要な方と個数、お名前、発送先の住所と連絡先をメールでご連絡ください。 折り返しご連絡いたします。 [e-mail] 一週間経っても返信がない場合はもう一度メールを下さい。   ■　支払について　■ お支払いは以下の銀行に対応しております。 　・三井住友銀行 　・ゆうちょ銀行   ■　発送について　■ 入金を確認後にゆうパックで発送を行う予定ですが他にご希望がございましたら お取引き時にご相談下さい 。 ゆうパックは60サイズを予定（個数による）。（下記参照） 発送予定日が雨天の場合は翌日に繰越ます。   ■　その他　■ その他、ご質問や要望等ございましたらご連絡下さい。 ガレージキットの作製代行も行っております。 作製代行の詳細についてこちら メールにてお気軽にお問い合わせ下さい。



魔法陣データＰＤＦのダウンロードは以下からどうぞ。 PDFになってますので少々重い物がありますのでご注意を。 ご利用の際は左のA-ONE社の 「エーワン インクジェットプリンタラベル 透明光沢フィルム A4判 ノーカット 10シート 28791」 に印刷してください。 またラベルをアクリルベースに貼り付け後、クリアカラー塗料を塗布するかカラーフィルムを貼る必要があります。
Making now . .	「オリジナル（東方用）」 ﾌﾗﾝﾄﾞｰﾙ･ｽｶｰﾚｯﾄ等 （2.5MB ）	「魔法使いの夜」 蒼崎青子 （2.5MB）
「リリカルなのは」 なのは・フェイト （1.8MB）	「ストライクウィッチーズ」 サーニャ等 (0.7MB)	「オリジナル」 魔想志津香 (0.1MB)







□■■ 18cmLEDベースキットver2 組み立て手順 ■■□

■　用意するもの　■
　・18cmLEDベースキットver2
　・リード線
　・ハンダ
　・ハンダゴテ
　・放熱用ヒートクリップ
　・瞬間接着剤透明タイプ
　・ニッパー
　・1mmドリル
　・プラスドライバー　#1
　・ワイヤープライヤー（あると便利、なければニッパー）
　・ＬＥＤチェッカー（３Ｖのボタン電池等）
　・テスター　（なくてもＯＫ）

 ■　組立て前に　■
18cmＬＥＤベースキットの本体外側パーツ、本体内部パーツとスイッチカバーはレジン製です。
気泡や凹みがある場合は埋め表面処理をしてください。
離型剤を使用してますので中性洗剤やレジンクリーナー等で洗浄する必要があります。
パーツが歪んでいる場合や、アクリルベースが入らない場合は熱湯等で矯正して下さい。
表面処理、洗浄後にサーフェーサーの黒で塗装すると完成度が増すかと思います。
インストを参照してパーツチェックしてください。
パーツチェックする際は電子パーツの通電チェックも行ってください。
電子パーツの加工後に初期不良が発覚しても交換には応じられません。

 □　組立て手順　□

	1.電子パーツのチェック
	2.　ＬＥＤ１５個をプラスとマイナスの向きを揃えて写真の様にハメる。　 光拡散用のプラ材を最後に仕込むので、ＬＥＤの先端が飛び出ない様にしてください。　 その際、接着剤等で接着すると楽です。
	3.　３つのＬＥＤを１単位として写真の様にハンダ付けする。 五組できましたらＣＲＤを極性に注意しながらハンダ付けする。
	3.　１単位の拡大画像です。
	4.　ＣＲＤをつないだら１単位づつ点灯チェックをする。 ＬＥＤとＣＲＤの極性が間違っていたら点灯しません。 また間違っている場合は通電時にＬＥＤが焼けたり、ＣＲＤが壊れる事がありますので注意してください。
	5.　点灯チェックが終わったらマイナスのリード線（黒）から配線。 スイッチから配線し、スイッチからＤＪジャックのリード線は長めに確保する。（３０ｃｍほど） またＤＣジャックに繋ぐ所は最後に行います。 その他のリード線はなるべくダブつかない様にします。
	6.　マイナス側が終わればプラス側（赤）の配線をします。 赤のリード線もなるべくダブつかない様にします。 ＤＣジャックに繋ぐ所は最後に行います。
	7.　ＤＣジャックを本体外側パーツに組み込む。 ＤＣジャックの両端子を組み込む際に９０度ほど曲げる。 端子を曲げる前にナットもちゃんと組み込む。 組み込んだら通電チェック。
	8.　ＤＣジャックはセンターがプラスになります。 ＤＣジャックの端子はショートし易いので、リード線に熱収縮チューブを先に入れてからハンダ付けする。
	9.　ハンダ付けが終わったら、熱収縮チューブを端子に被せハンダゴテを軽くあてて収縮させる。 （やりすぎるとチューブ内でハンダが溶けるので注意）
	10.　配線が完了したら最後の通電チェック。
	11.　外側パーツと配線が終わった内部パーツを組み込む際、配線がダブついてる場合は接着剤等で配線をまとめると組み込み易いです。 上手く入ったら真鍮ネジで固定。 固定する間際に必ずスイッチがちゃんと動くか確認してください。 固定するとスイッチが動かなくなる事があります。
	12.　真鍮ネジは内部パーツの裏側、端から2mmぐらいの所でスイッチとＤＣジャック周辺でなければ、どこにでも固定できます。 その際1mmぐらいのドリルで深さ10ｍｍぐらいの穴をあけると固定し易いです。
	13.　外側パーツと内部パーツの固定も終わり、スイッチも動く事を確認したらプラ材を内部に仕込んで下さい。 内部パーツのプラザ材と重なる所だけ接着すると、分解する必要がある時に楽できます。
	14.　プラ材を貼ったら組立て完了
	15.　点灯テスト 無事に点灯したら後は魔法陣を貼るだけです。



18cm LED ベース Ver2 作成 No.27 （インスト修正）

ここ最近ずーとLEDベースキットのインストの修正やってました。
ニューバージョンにしてからはＬＥＤベースキットの完成品は販売しておりましたが、インストの修正終わったのでやっとＬＥＤベースキットの販売できます。

←画像はＪＰＧデータです。
ＰＤＦ版も用意したので気になる方はこっちを参照してください。
[18cm LED ベース　ガレージキット ver2 インスト（1.5MB）]

販促ページも近日中に作ろうかと思います。



18cm LED ベース Ver2 作成 No.26 （内部電源改造）

サンプルの18cmLEDベースを１２Vの電池を使い内部電源に改造しました。
発光具合がやや暗くなるので外部電源の方がいいです。
内部はダメだけど１２V用の電池BOX量産して電池で外部電源にしようかと思います。
アダプターはオプションにして欲しい人だけ買ってもらうと・・・。
１２Vの電池が１つ約５００円とちょっとお高いのですが、アダプターの約１３００円より幾分マシかと思ったり。
右上の写真はTFで使用する私専用の紳士スティック。
首がポッキリ折れてしまってたのですが軸打ちしてシアノンでガチガチに接着しました。
ミラーが傷だらけなのがちょっと悲しい所。

左は適当に撮影してみた写真。
写真だと綺麗に見える不思議。
光の色は上の写真の方が近いです。
もっとも白色LEDとアクリルベースにクリアブルーの塗布で実際に左の写真に近い色を再現できますが。

18cmLEDベースの通販はもうちょい先。
電池ボックス量産してからになるかも知れません。
