18cm LED ベース 作成 No.19 （New Ver）

 18cm LEDベースの改修中です。

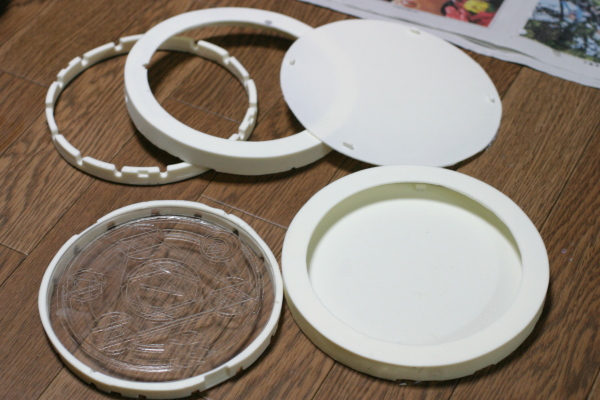

以前は15cmのアクリル丸板を内部に入れる構造にしてましたが、上部にしアクリル丸板の取外しを出来る様にします。
それから配線をする際に内部に余裕が無かった為、一回りほど大きくしました。
それに伴ない高さを1.5cmから2.0cmほどになり、直径は17.5cmから18.3cmほど大きくなりました。
配線に関してはあまり変更はないかも。
電源のアダプターから電池に変更しようか思案中。
ボタン電池にすれば点灯だけなら簡単なのですが・・・。
とりあえず今まで通りのアダプターで作る予定です。
電池にしたとしても電子回路の作成コストを考えれば価格は変えれなさそうですし。

18cm LED ベース 作成 No.18 （ベース修正）

青子のLEDベースの下から光が漏れすぎていたので、パテで隙間を塞いで修正しました。
まだ若干漏れてますが、気にならないと思います。





LEDベースの組み立てに関して質問があったので参考画像を用意しました。
やっつけで作った参考画像なので今度ちゃんとしたものを作りインストPDFに入れておこうかと思います。

LEDベース欲しい方は以下の価格になってます。
・18cmLEDベースキット　標準構成ver　5000円
・18cmLEDベースキット　最小構成ver 2500円
・18cmLEDベースキット　完成品ver　7000円
詳しい内容は以下URLを参照してください。
http://brainpasta.blog.shinobi.jp/Entry/304/

完成品のLEDベースは受けつていますが受注生産になるので、納品は８月以降になるかと思います。
また在庫がなくなり次第受付停止するのであしからず。

魔法陣のデータだけ欲しい方は、このURLからどうぞ。
http://brainpasta.blog.shinobi.jp/Entry/454/

18cm LED ベース 作成 No.17 （青子魔法陣追加）

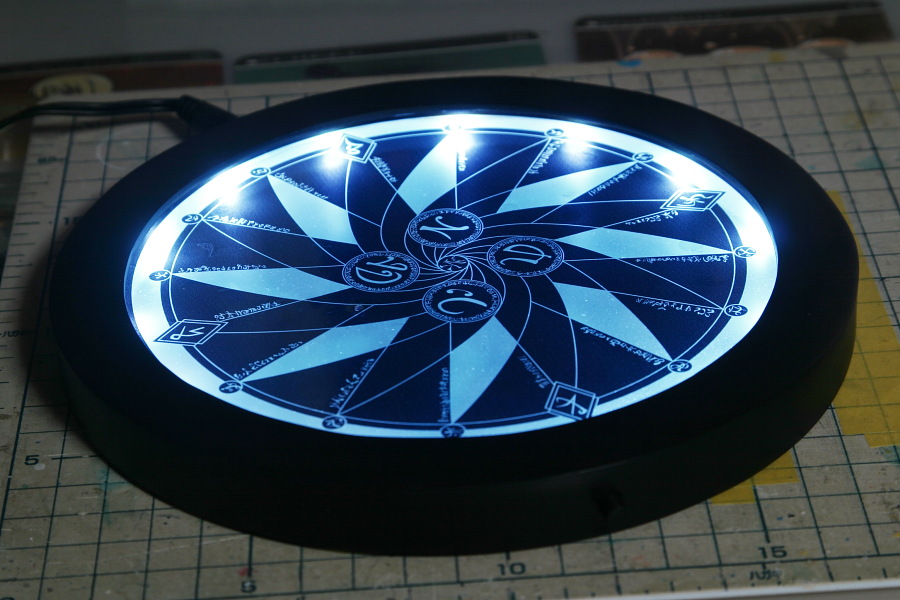

18cmLEDベースのインストに蒼崎青子の魔法陣を追加しました。
前回フェイトの魔法陣を追加した時は１２ＭＢだったのですが、今回青子の魔法陣を追加したら何故か７ＭＢに減少しました・・・。

以下ＵＲＬよりダウンロードしてください。
18cmLED-BASE-INST-Ver5.1.pdf　（7MB）

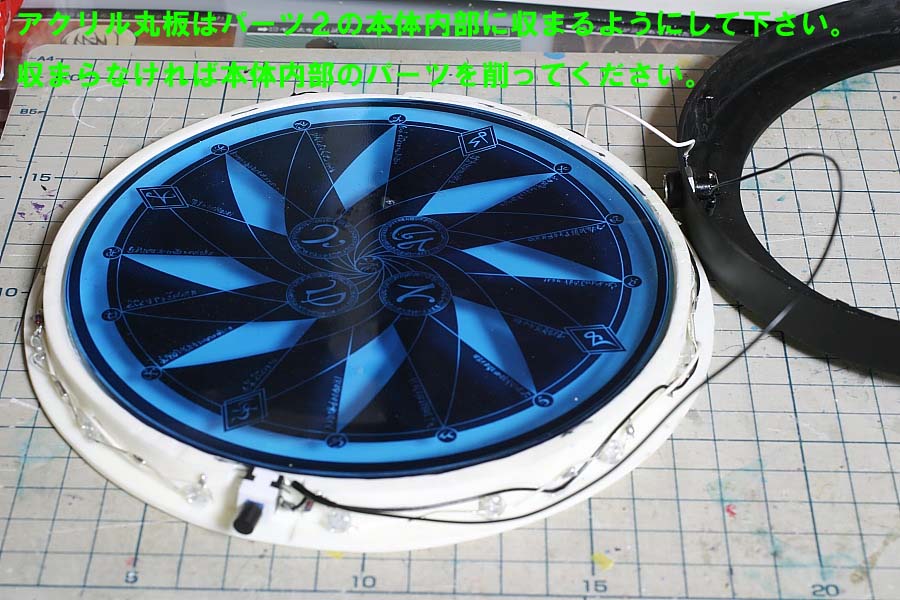

ご使用の際は１５ｃｍアクリル丸板に貼って下さい。

上記のＰＤＦデータには18cmLEDベースのインストの他、以下の物が含まれてます。
・オリジナル魔法陣
・ストライクウィッチーズ　サーニャ魔法陣
・劇場版なのは　フェイト・テスタロッサ魔法陣
・魔法使いの夜　蒼崎青子魔法陣

サーニャの魔法陣は他のキャラでも使えるかな？　光加減が若干ちがうキャラもいますが・・・。
フェイトの魔法陣も色を変えれば他のキャラでも使えそうな感じ？

18cm LED ベース 作成 No.16 （フェイト魔法陣追加）

18ｃｍLEDベースのインストにフェイト魔法陣を追加しました。
フェイトの魔法陣は情報量が多い為か、前回UPしたものより３倍ほどの１２MBになってしまいました。
また黒地白ラインのみのデータしか用意してません。

18cmLED-BASE-INST-Ver4.pdf　（12MB）
やや重いのでDLする際は注意して下さい。

そしてブログその他で、恥ずかしながらずーーーーと『魔方陣』と記してましたが、『魔法陣』に修正しました・・・FG等一部そのままですが・・・・・・。
も・・・もちろん、当然ながら魔法陣だと知ってましたよ！？
それに魔法陣と書いてる時もありましたよっ！！！
誤字脱字が多いブログではありますが、それぐらいの学力はありますよっ！！！？
IMEの変換が悪いのでありますよ！
「ゆとり教育」の実験体にはされましたが、そこまでアホゥじゃないですよっ！！！

18cm LED ベース 作成 No.15 （内容）

レミリアを猫鯖に持って行きましたー。
いであさんが作ったレミリアの横に置いてきた！
もう一体レミリアが来るとどこかで聞いた様な聞かなかった様な・・・。
残るレミリアはどこのディーラーさんのキットか気になる所。

猫鯖のマスターさんが猫鯖に18cmLEDベースキットを置いても良いよっと言って下さったので、猫鯖で販売するかも？
詳しい話は決まってないのと量産するのが面倒（ここ重要）なのでどうなるかわかりませんが、とりあえずサンプルを６月２７日に猫鯖に持っていきますので気になる方は是非猫鯖に～。
完成品サンプルも出来れば持っていこうかと。

←「18cmLEDベースキット　標準構成ver　5000円」

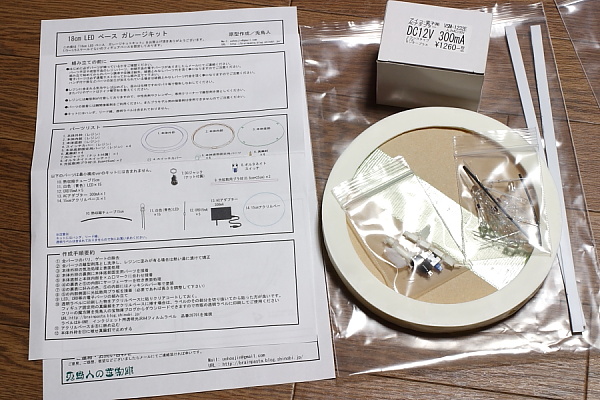

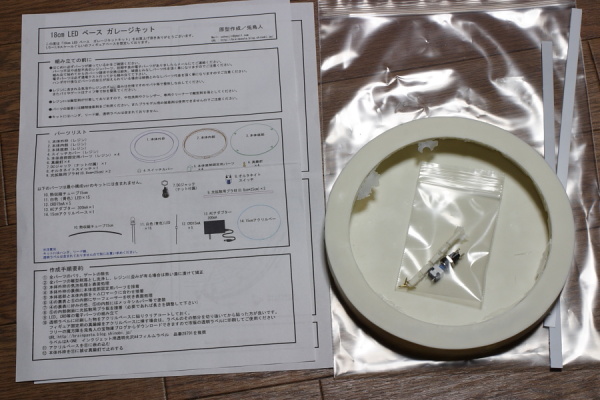

パーツ全部と組立マニュアルもあるのでこれ一つでLEDベースが作れるキット。
組立マニュアルも付属してます。
ハンダ小手使った事があって、ガレージキットも作った事がある人ならたぶん誰でも作れると思います。

魔法陣等のフィルムラベルやデカールだけ用意して頂く必要があります。


←「18cmLEDベースキット　最小構成ver 2500円」
標準構成からアダプター、LED、CRD（定電流ダイオード）、熱収縮チューブそれと市販アクリルベースを除いたキット。
自前の電子パーツを使いたい玄人向け。
これも上と同じマニュアル付き。
安いアダプターと安いLEDそしてCRDでなく抵抗を使い、そして東急ハンズで15ｃｍアクリル丸板を仕入れれば４０００円ぐらいでベースを完成させる事も可能かもしれないキット。
或いはマルチカラーLEDや光拡散キャップを使用したりしてフィギュアより高いLEDベースにする事も可能な夢の広がるキット（私はマルチカラーはまだ使った事が無いので何とも言えなかったりしますが・・・。）
これも魔法陣等のフィルムラベルやデカールだけ用意して頂く必要があります。

あとは完成品の7000円。
これも魔法陣等のフィルムラベルやデカールだけ用意して頂く必要があります。

組立マニュアルと印刷用魔法陣を同封したPDF、ちょっと重いので注意。
「18cm LED ベース ガレージキット マニュアル及び魔法陣2種2色 」(PDF 4.32MB)
・オリジナル魔法陣　ライン白、ライン黒
・ストライクウィッチーズ魔法陣　ライン白、ライン黒
ライン白はLEDベースを想定。
ライン黒は・・・・・・なくてもいいかも（笑）。
近いうちにライン青に変更しておきます。

※　追記　※
重要な事を書きわすれていた。
原型師さまが作ったキットに気泡が多ければブーブー言いますが、私は自称ガレキ職人であって断じて原型師ではない（キリッ
シリコン型作ったり原型作ったりっと言うのは専門外なのでレジンの質は保証しない（キリッ
っと言う事でレジンが気泡だらけでも、あるいは歪んでいたりしても笑って許して下さい。
購入を検討しているなら覚悟完了しておいて下さい。

それからDC12V300mAアダプター、LED、CRD、熱収縮チューブなどの電子パーツは恵比寿町のシリコンハウスで手に入りますので～。
マルツパーツにもあるかも知れませんが確認はしてない。

WF等で販売するつもりは今の所ありません（需要が無いので）。
欲しい人はメールください。

18cm LED ベース 作成 No.14 （ストライクウィッチーズ魔法陣）

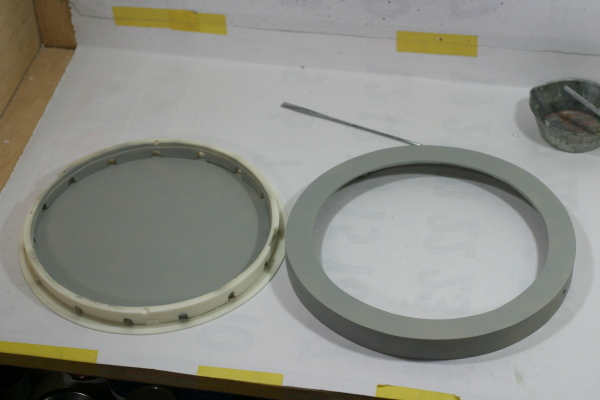

複製した18ｃｍＬＥＤベースの表面処理をしてサフった時の写真。
表面処理したのは外枠のパーツと内部のパーツのみ。
内部のパーツは歪んでたりアクリルベースを嵌め込む事が出来なかったので彫刻刀で彫りました。
それから内部のパーツは一部水平になってなかったので妥協できる範囲で削りこんでます。
ある程度水平にして底のパーツ接着剤で接着してます。

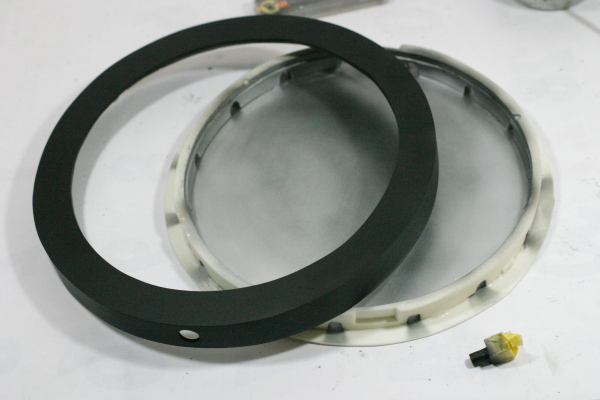

外枠パーツは表面処理後サフってマットの黒を塗布。
内部のパーツはグロスの黒で塗装した後クロムシルバーを塗。
ミラークローム等で鏡面にした方が良いかも？

余談ですが今回はシルバーで内部を塗装しましたがその上に白い紙をいれてます・・・。

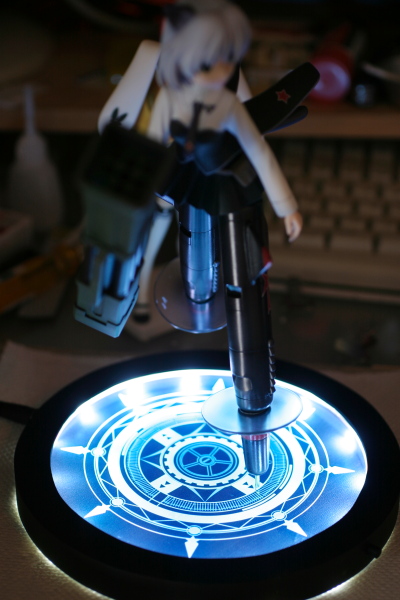

そして完成したのがこの写真。
写真の方が実物より綺麗なのが難。

CRDは15mAを使ってるのでCRD10mAを２個付け20mAでＬＥＤを点灯させればひょっとしたら実物もこんな感じになるかもしんない。

それからＬＥＤベースの下から光が漏れてるのは仕様です（笑）。





印刷用データをＦＧにＵＰしたので欲しい人はどうぞ。
ＦＧのアカウント持ってない人はもうちょっと待てください。
白抜きじゃない物用意できしだいＵＰしますので。


受注生産なので欲しい人はメール下さい。
受注生産なので発送まで時間がかかるのでご了承を・・・。

キット最小構成版の価格は2500円
パーツ構成
・レジンパーツが５種
・基盤スイッチ
・ＤＣジャック
・光拡散用プラ材
・真鍮釘 or ネジ

キット標準構成版の価格は5000円
パーツ構成
・レジンパーツが５種
・基盤スイッチ
・ＤＣジャック
・光拡散用プラ材
・真鍮釘 or ネジ
・LED15個　（ＬＥＤは白or青）
・CRD5個
・12V 300mA ACアダプタ
・15cmアクリルベース
・熱収縮チューブ

完成品は7000円
ただし透明フィルム及びデカールはついてないので自分で貼ってください。

場合によってはアダプターの種類が替わる事があります。

メールで注文の際は必要な「構成のキット名」とその個数、住所、氏名、電話番号を書いて送ってください。

18cm LED ベース 作成 No.13 （ストライクウィッチーズ魔法陣）

18cm LED ベース用で使うストライク ウィッチーズの魔法陣が完成。

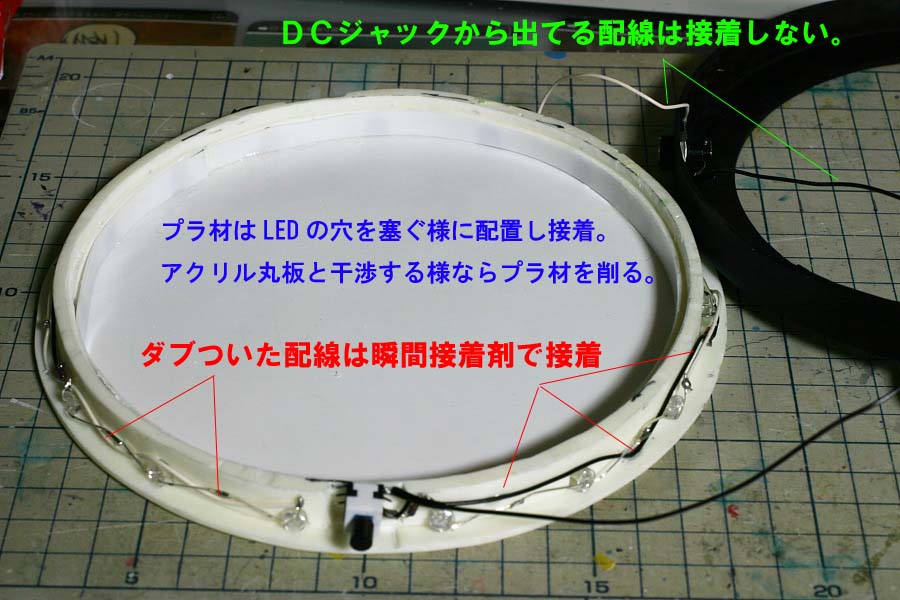

画像データを透明フィルムまたはデカールに印刷して市販されている15cmアクリルベースに貼ればＯＫ。
横の画像はサンプルなので印刷用ではないです。
実際に使って問題なければ印刷用の物をＵＰしようと思います。

細かい所が違うかも知れないが資料が無いので、これが限界（笑）。
中央部の青い†型の模様が若干違いますが修正するか微妙・・・。

画像はＬＥＤ用なので白抜きになってますが、需要があれば白抜きで無い物もＵＰしてもいいかも？　

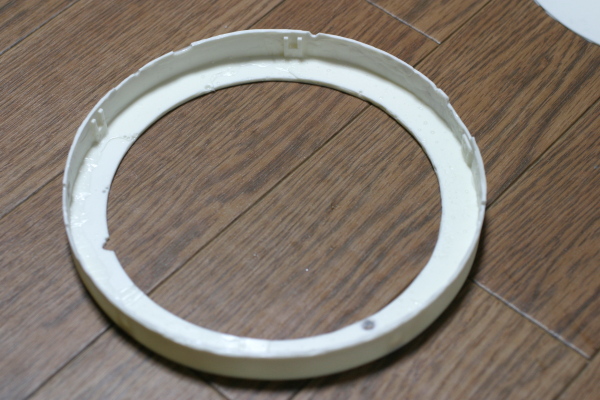

そして手流しで複製したベース。
何個か複製してみましたが、気泡、ズレ、歪みは仕様ですねぇ・・・。
輪ゴムでシリコン型の固定したら５ｍｍほど縮みましたが、クランプ使用の場合は問題なかったです。
まぁ、シリコン型の作り方にも問題があったりするのですが（笑）。



原型自体が余裕のある造りになってないので、複製するとさらに余裕が無くなるという事態が発生してます。
苦肉の策としてシリコン型に切れ目を入れたり削ったりして、なんとか複製できる様にはなってますが、外枠の底の部分が歪になってしましいました・・・。
こればっかりは原型修正してシリコン型の作り直しをしなきゃなんないので、今の型が壊れるまでこの仕様でいきます（笑）。
