18cm LED ベース 作成 No.12 （複製）

現在ベースの複製中です。
加圧式脱泡器っというか圧力鍋に入る大きさでシリコン型を作りました。
実際使用して思いましたが幅のある原型には向かないです（笑）。

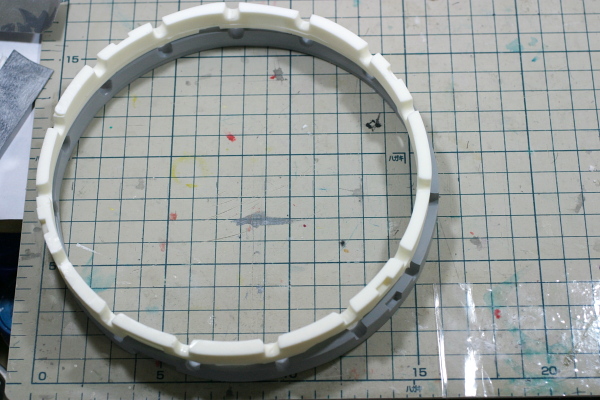

クランプが使用できないのでゴムで固定をしましたが、レジンで作った複製パーツが５ミリほど縮んでます。
レジンが硬化する際の収縮とは恐らく別物。

クランプしようしてもレジンの収縮が酷い場合は原型の修正が必要なのでちょっと手間取りそうです（涙）。

それから現在サーニャの魔法陣を作ってます。
資料がないから微妙に違うかも知れません・・・。

18cm LED ベース 作成 No.11 （シリコン型）

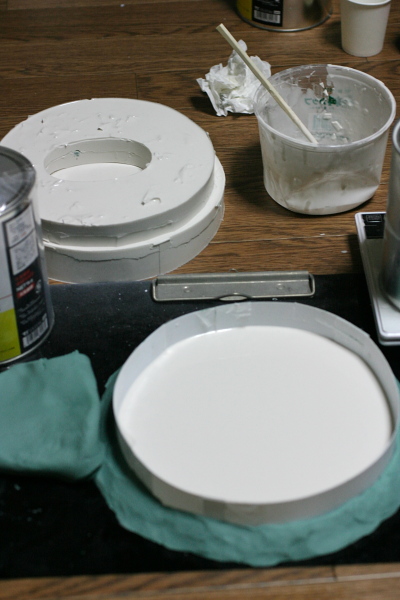

ちまちまとＬＥＤベースの複製準備を進めています。
型数は３つでシンプルな円形です、円形の型は作りにくい・・・。
円形にしたのは単純に圧力鍋と空気入れを利用した加圧式脱泡器を使いたかったからだったり。

近いうちに複製する予定。
上手く複製できると良いですが・・・。

電子パーツの単価が高いので３パターンぐらいのキット構成にして販売予定です。
そして作るの面倒なので需要はそれほど無いと思いますので受注生産にします。


***** パーツ構成 ***************************
・レジンパーツが５種
・基盤スイッチ
・ＤＣジャック
・光拡散用プラ材
・真鍮釘 or ネジ
↑↑↑　ここより上は自前の電子パーツを使いたい人向けのキット最小構成。
・LED15個
・CRD5個
・12V 300mA ACアダプタ
・15cmアクリルベース
・熱収縮チューブ
↑↑↑　ここより上は標準構成
・LED光拡散用キャップ（オプション）
・透明ラベル　（オプション）
この２つはオプションで需要があればと言う事で。
**********************************************

キット最小構成版の価格は2500円を予定
キット標準構成版の価格は5000円を予定
完成品は7000円を予定

結構ギリギリの価格になると思いますので需要が多ければ値上げします（笑）。
もちろんその前にちゃんと複製できればの話ですが。

18cm LED ベース 作成 No.10

魔想志津香に使ったＬＥＤベースの量産型を作ってます。
原型は概ね完成。
←この写真はサフを吹き始めた時の写真。
サフ吹く前に写真撮っておこうと思ってたのだが、サフを吹き始めて写真を撮るのを忘れていたのに気付くというマヌケっぷり。
お陰で写真の上のほうがサフで黒っぽくなってます・・・。


ＬＥＤをつける所は穴あけてます。
ＬＥＤ15個とＣＲＤ5個で点灯させる予定。
アダプターで安くて良いのが見つからないのが難点。
現在の予定ではDC12V 300mAのアダプターを使用する予定ですが1個1300円・・・。
場合によってはDC24V 500mAぐらいに変更するかも知れません。


主なパーツだけを組み立てるとこんな感じ。
（ＬＥＤの配線などはしてません。）

外見は魔想志津香で使った物と一緒です。（アクリルベースは魔想志津香で使った魔法陣を彫った物です。）



パーツ構成は------------------------------
・スイッチカバー（レジン）
・外枠（レジン）
・内側（レジン）
・底部（レジン）
・固定用パーツ*4（レジン）
・基盤スイッチ
・ＤＣジャック
・ 釘*4 (もしくはネジ*4)
・15cmアクリルベース
・光拡散用プラ板

・ＬＥＤ*15 (青、赤、白)
・ＣＲＤ*5
・ＡＣアダプター DC12V 300mA
・熱収縮チューブ15cm
----------------------------------------------------

値段は完成品の場合は6500円ほど。
キットの場合は5000円ほど。（出来れば5000円未満に抑えたい・・・）
上のパーツ構成リストのLEDより下側が不用な人（電子パーツの材料を持ってる人）は3000円程で提供できるかと思います。

フィギュア一体買えそうな値段なんでベースに５０００円もかける人はそう居ないとは思いますが・・・。
っと言う事で受注生産になるのであしからず。
受注が１００個単位で見込めそうなら後１０００円ぐらいは値下げ出来そうな感じ。

あとキットには透明ラベルやデカールは付属してないので必要であれば自分で購入してください。
完成品が欲しい人には私が作った物であれば用意できます（今の所は魔想志津香で使った魔法陣のみ）。
また作ったデータは公開していく予定。

あとは複製して実際に何個か組んで不備を確認するだけなのですが、シリコンないから複製はまだ先。
一応６月にネットで販売開始予定です。

18cm LED ベース 作成 No.09

なんかベースの作成だけで１ヶ月ぐらい掛かっている気がします・・・。
2/25ぐらいから作ってるので概ね一ヶ月か・・・。
本来なら完成させてなきゃイケナイ所ですが、納期に余裕が出たので色々実験してます。
←ベースの内部を新しく作り直しました。
ＬＥＤも白色10個、青色5個に変更してます。
ベースにはアクリルミラーベースの上にデカール貼ってますが、想定していた効果は出ず・・・。
色合いは概ねＯＫだと思うのですが１５本の光の筋が気に入らない。
色が混じってくれる事を期待していたのですがそうは行かず・・・。
まぁ、これはこれでアリだとは思うのですが、依頼の条件とは合わないのでボツ。
それからデカールの面積が大きいと皺になるのが難点。
とりあえず透明フィルム買ってきます（笑）。

右上の黒い方が旧バージョンのベース内部。
左下のシルバーが新バージョンのベース内部。
違いはアクリルベースの上に乗せた時にアクリルベースの下に空洞が有るか無いかだけ。

新バージョンは１日で完成。
新バージョンの方が当初想定していた仕様だったりします。
途中で仕様の変更なんてすると無駄に時間が掛かるという教訓・・・。
ちなみに白ＬＥＤの在庫が無くなったのでサンプルベースで使った物を流用してます。
あとＣＲＤに繋がず通電させて３個ほどオシャカにしたり・・・。

魔法陣の発光具合が良い感じにならないなら、ベースにクリアブルー塗って色を調整しようかと思います。

18cm LED ベース 作成 No.08

魔法陣彫りました。
もうちょっと磨いてからプライマー塗布して細かい傷を隠せば完成。
彫ったら１５本の光の筋が目立つようになった（涙）。
それから手彫りなんで５０ｃｍ以上離れて観賞しないと粗が目立つ（涙）。
まぁ、こればっかりは仕方が無い。
良い点は彫っただけあって室内の電気をＯＮにしても魔法陣が光っているいのが良くわかる。

深さも均一じゃないし完成度としてはイマイチかも、これがＣＮＣフライスとかレーザー彫刻とかで作れれば理想なんだけどなぁ～。
やっぱりデカールしかないか・・・本日在庫が切れてたアクリルミラーベース買いに行ったので明日、いや今日の夜ごろにはＵＰできるかもです。
デカールで作ったものと、彫って作ったものと比べて良い方を採用しようかと思います。

18cm LED ベース 作成 No.07

発色のテストをするため紙に印刷した魔法陣をベースの上に置いてみました・・・。
左は環境光あり、中央は実物ぐらいの明るさ（笑）、右は理想の明るさぐらい（もうちょっと明るくてもいいかも？）。

前回、記事にするのを忘れてましたが１５本の光の筋の原因はＬＥＤの直進性がまねいた云わば仕様の様な物で、レジンベースとアクリルベースとの間に隙間があるからっと言うのは間違いでした。
レジンとアクリルの隙間を埋めた苦労は水泡に帰しました。
隙間を無くした分、光の量は減るわけでそれが原因で想定していたよりも大幅に暗くなったと思いたい。
それから光の筋は拡散キャップにてある程度軽減させました。
軽減であってなくなったわけではないですが、かなりマシになりました。

アクリルの彫刻と言うのがやりたかったので現在の仕様にしましたが、当初想定していた仕様の方が良かったかもです（涙）。

当初予定が左の写真（適当サンプルベース（笑））がこれぐらいの明るさだったので、この写真ほどの明るさは必要。
上の写真はアクリルベースの下も黒で塗装しているのでその影響もあって暗い。
ミラーベースで実験してみようかと思いましたが、１５ｃｍのアクリルミラーベースの在庫がなかったのでアルミホイルをアクリルベースの下に敷いて実験したのが右の写真。
条件は上の中央の写真と同じ。
アルミホイル敷いた方が明るいです。

んー、光が上に行ってないのでこのままじゃ使えない。
これじゃ魔想志津香のブーツから上は見えないだろうな・・・。
って事でクリアデカールで試して、さらにアクリルに彫刻したもので試してもだめなら作りなおさなきゃなんない（涙）。

左の写真は依頼を受けたときに適当に作ったサンプルベース、そして右が同条件で撮影した物。

撮影モード 絞り優先AE
Tv（シャッター速度） 20
Av（絞り数値） 9.0
測光方式 評価測光
露出補正 -2
ISO感度 100
レンズ 50.0mm
焦点距離 50.0mm
両方とも同じ上記の設定で撮影。
可能な限り実物と同じ感じに見えるように撮影してるので、普通はこんな設定では撮影しない（笑）。
この設定だと右側のベースの方も明るさは悪くない様に見えますが、実際にはもっと暗く見えます。
改めて見ると青色ＬＥＤだとフィギュアまで青くみえるので美しくない。
ほんのり青い左側の方が良い感じ、魔法陣の発色だけみると右側の方が良いのですが・・・。
現在ＬＥＤの色は青一色なので、青５個、白１０個ぐらいに変更しようか・・・。
今ＬＥＤの輝度みたら白8400mcdで青が3500mcdだった・・・暗いわけだぁ～～。
もっと高性能なＬＥＤ買え！って事ですね・・・・・・。
明るさと色合いの事もあり、ＬＥＤの割り振りを青５、白１０に変更しようかとおもいます。

18cm LED ベース 作成 No.06

作成の進行具合なのですがもうほとんど出来上がってます。
現状ではＬＥＤが固定し辛いのでファンド盛って修正中です。
塗装は終わってるのでファンドが固まり次第、配線繋いでベースは完成。

問題は魔想志津香用の魔法陣。
今回は実験の為、２種作成してみます。
左の様な感じのデカールを作成。
これまたデカール乾燥後に貼るだけ。
直径１５ｃｍほどあるデカールを貼るのは未知の領域、失敗したら泣ける。
作成時間無視ならコストは３００円ぐらいで安い。

もう一種の魔法陣は業者に彫ってもらおうかと思い見積もりしたら１万５千円だってさ・・・。
「うおぉぉぉおおいいい」っと言いたい叫びたい。
２～５千円ぐらいなら頼もうかと思ったがやめました（笑）　
だれか千円ぐらいで引き受けてくれませんか？（おい）
１万５千円だと私が頂いてるベースの作成料余裕でオーバーじゃないですか？
っと言う事で自分で彫ります。
ただ自分で彫ったら綺麗な円が出ないと思うんだよなぁ・・・。
まぁ、あれだ自分で彫ってもＬＥＤ点灯したら粗は目立たなくなると思うんだ。

完成は来週中です。
他のフィギュアでも使える様にアクリルベースの取り外しができるように作ろうと思いましたが、デザインと構造上の理由により接着する事にしようかと思ったり思わなかったり・・・。
ベースの周囲にネジ埋め込んでも良いのなら簡単なんですが・・・。

魔法陣ですが需要あるなら300dpiで印刷用のファイルＵＰしようかと。
